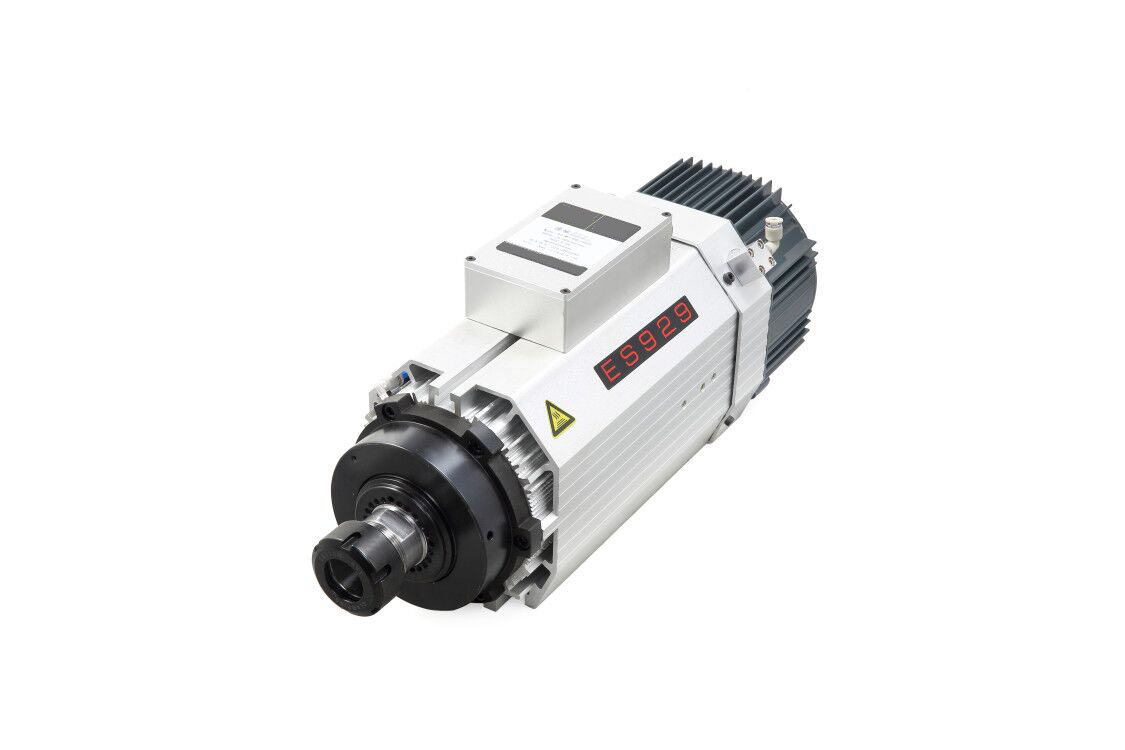

木工主轴-手动换刀
性能特点
1、本产品为高速木工铣削电主轴，主要适用于铝型材、木材、亚克力、纤维板等钻孔、铣削、攻丝等的加工。
2、采用法兰加底平面T形槽的安装方式，大大提高了主轴安装的稳固性。
3、由于本主轴具有结构紧凑、惯性小、振动小、噪声低等特点，可以实现高转速，高精度及高运转稳定性。
4、本产品具备高精度的特性，振动值≤0.8mm/s，轴端锥面跳动≤0.001mm。
5、本产品最高转速可达24,000Rpm，能达到高转速、高效率加工。
6、本产品采用散热良好铝制机体，表面设计了辐射状的散热片，有效地降低电机工作时产生的热量，主轴尾部装有冷却风扇，能大大提高了散热效果。
主轴参数
符号
项目
标准值
1
电机功率（KW)
9.0
2
额定电压(V/AC)
380（3~）
3
最高转速（Rpm)
24000
4
最大电流（A)
17
5
振动值（mm/s)
≤0.8
6
最高频率（Hz)
800
7
转矩（N.M)
7.16
8
轴端锥面跳动（mm)
≤0.001
9
换刀形式
手动换刀
10
拉刀力（N)
—
11
刀具接口
ER32弹性筒夹
12
主轴平衡等级
G1
13
松刀气压（kgf/cm2）
—
14
前端气幕气压（kgf/cm2）
2.5~3.0
15
冷却方式
冷却风扇
16
轴承润滑方式
油脂润滑
17
安装方式
T型槽
18
重量（Kg)
21.8
19
电机绕组绝缘电阻（MΩ）
≥500（H级）
20
轴流风扇电压（V）
220V50Hz交流电
21
主轴噪声（dBA）
≤90
